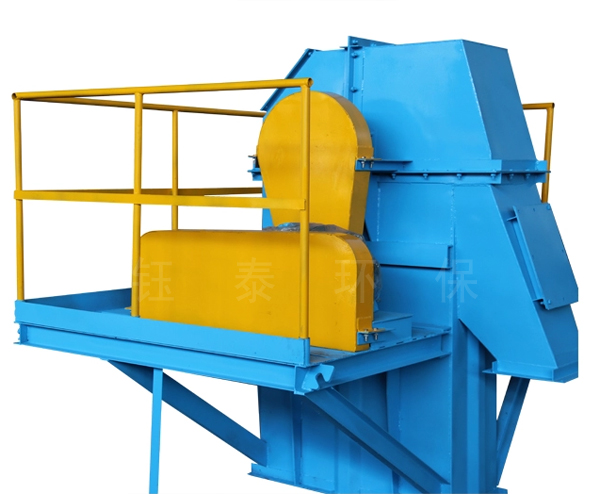

TH160環鏈提升機形式
斗提的牽引構件是有環鏈、板鏈、皮帶三種形式，環鏈的結構簡單與料斗的連接也牢固，輸送磨琢大的物料時，鏈條的磨損較小，但自重較大，板鏈結構比較緊固，自重較輕。適用于提升量大的提升機，但鉸接頭易被磨損皮帶的結構比較簡單，但不適宜輸送磨琢性大的物料，普通膠帶物料溫度不超過60度
重力式卸載使用于卸載塊狀，半磨琢性大的物料，料斗運行速度為0.4-0.8m/s左右，優點是：料斗裝填良好，料斗尺寸與極距的大小玩關，因?yàn)樵试S較大的料斗運行速度之下應用大容積的料斗，缺點是：物料拋出位置較低故必須增加提升機機頭的高度
斗提機的主要部件
斗提機的主要部件有：驅動裝置，料斗，牽引構件，底座和中間殼等
驅動裝置由電動機、減速機、逆止器或制動器及聯軸器組成，驅動主軸上裝有滾筒式鏈輪，大提升機高度的斗提采用液力偶合器，小提升高度時采用彈性聯軸器，使用軸裝式減速機可省去聯軸器，簡化安裝工作，維修時裝卸方便。
料斗通常分為淺斗，深斗和有導向槽的尖棱面斗，淺斗前壁斜度大深度小適用于運送潮濕的和流散性不良的物料，深斗前壁斜度小耐深度大，適用于運送干燥的流散性好的散料物料，有導向側邊的夾角形料斗前面料斗的耐導向側邊即為后面料斗的卸載導槽，它適用于送沉重的塊狀物料及有磨損性的物料，散裝水泥由于流動性好且干燥，用深斗比較合適，卸載時物料在料斗中的表面按時數螺線分布，設計離心卸料的料斗往往在料斗底部打若干氣孔，使物料裝載時有較高的填充量并且卸料時更安全。 |
