手動螺旋插板閥
手動螺旋插板閥又稱為手動螺旋閘閥、手動插板閥、手動螺旋插板門等。手動螺旋插板閥大多用于卸料器配套使用分為方口圓口兩種。手動螺旋插板閥口型要根據卸料器形狀做出選擇。手動插板閥工藝性好,耐磨,泄漏量小,具有操作簡便、動作靈活、省力等特點,可以在高溫、高粉塵、強磁的環境下正常工作。
手動螺旋插板閥的安裝使用 1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；2.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；3.刀型閘閥必須定期保養,不得隨意碰撞及擠壓,以免影響密封.4.各連接部位螺栓,要求均勻擰緊；5.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活。

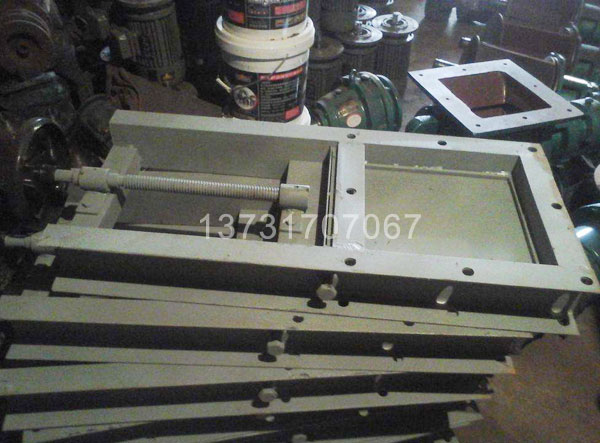

手動螺旋插板閥主要由框架、閘板、絲桿、螺母等零件構成。該閥結構簡單、操作靈活、重量輕、無卡阻、切斷快、特別適用于各類無粘度的固體、粉料及小于φ10mm 的顆粒料，晶粒料的輸送及流量調節，手動單向螺旋閘門安裝不受角度限制。操作方便，能隨時調整開度。流體阻力小；啟、閉所需力矩較小；全開時，密封面受工作介質的沖蝕比截止閥小；形體結構比較簡單，制造工藝性較好。
工作原理:手動單向螺旋閘閥當順時針轉動手輪使閥桿帶差閥桿螺母，閘板慢慢地上升到全開，反之為開。 |
