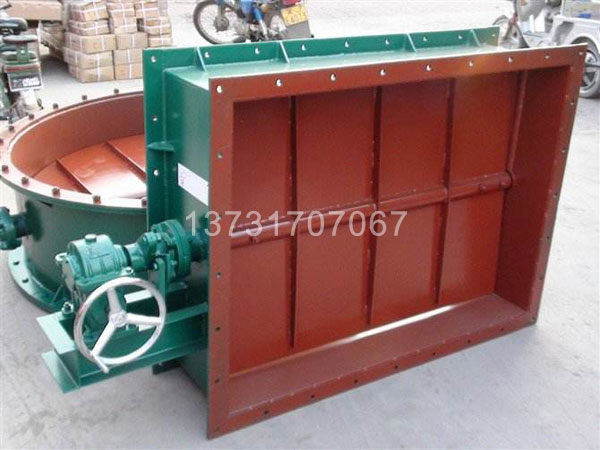

產品名稱：方形通風蝶閥
咨詢電話：13731707067，0317-8356829
 |
| |
方形手動通風蝶閥廣泛應用于通風除塵系統，對含塵氣體，煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和節流用。該閥門采用優質耐磨材料焊接而成，具有耐磨性好、工作穩定可靠、操作方便、動作靈敏、泄漏率小、使用壽命長、安裝維修方便，特別適用于低壓差、大口徑、大流量場合，它與各種執行機構組合配套使用，組合成不同性能的閥門。
通風蝶閥是一種非密閉型蝶閥。應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。
結構特點：
1.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便
2.內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
手動通風蝶閥的安裝：1、在安裝時，閥瓣要停在關閉的位置上。2、開啟位置應按蝶板的旋轉角度來確定。3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。
閥門型號：QD41W-0.5、QD341W-0.5C
閥門口徑：DN50～DN3600
公稱壓力：0.05MPa
工作溫度：C≤350℃ P≤600℃
適合介質：空氣、煙氣、含塵氣體等
閥門材質：優質碳鋼內加隔熱層及優質耐火材料 |
|
